Typ B1
Bez garażu, miejsca postojowe wg PZT
Para typów B1 + B (bez garażu). Wizualizacja na podstawie projektu Chmielewski + Partners. Zieleń i aranżacja poglądowa.
Typ domu
B1
Wariant oznaczony w dokumentacji jako B1. Układ pomieszczeń zgodny z arkuszami A.02.07 i A.02.08 — parter ze strefą dzienną, piętro z trzema pokojami i łazienką.
Zapytaj o aktualne zestawienie powierzchni.
- 4 pokoje
- 3 sypialnie na piętrze
- salon z aneksem 26,58 m²
- spiżarnia
Wymiary opisane w dokumencie
9,98 × 7,20 m, wysokość 8,71 m
Wymiary opisane w PAB_1, s. 11. Informacja o treści dokumentu — nie jest zatwierdzonym obmiarem gotowego budynku.
Układ
Układ, który działa na co dzień.
Ten sam rytm dnia co w typie A2, w wariancie B1.
Parter: hol 4,37 m², pokój z aneksem kuchennym 26,58 m², spiżarnia 1,76 m², pomieszczenie techniczne 1,42 m² i WC 3,50 m².
Piętro: pokoje 15,62 m², 9,74 m² i 9,32 m², łazienka 5,67 m², korytarz 7,98 m² oraz klatka schodowa 5,40 m².
Układ udokumentowany rysunkiem
Rzuty B1 pochodzą z arkuszy A.02.07 i A.02.08.
Salon z aneksem 26,58 m²
Wspólna strefa dzienna na parterze.
Trzy pokoje na piętrze
Strefa nocna oddzielona od części dziennej.
Dwie kondygnacje
Bez podpiwniczenia, zgodnie z projektem.
Parter
- Hol4,37 m²
- Pokój z aneksem kuchennym26,58 m²
- Spiżarnia1,76 m²
- Pomieszczenie techniczne1,42 m²
- WC3,50 m²
Piętro
- Pokój 115,62 m²
- Pokój 29,74 m²
- Pokój 39,32 m²
- Łazienka5,67 m²
- Korytarz7,98 m²
- Klatka schodowa5,40 m²
Powierzchnie pomieszczeń odczytane z rysunków PAB (arkusze A.02.*). Zapytaj o aktualne zestawienie powierzchni.
Rzuty
Układ domu, pokój po pokoju.
Rzut parteru i piętra tego typu. Przełącz kondygnację, powiększ rysunek i sprawdź numery w legendzie.
Rzut prezentacyjny · PAB_2_2025.04.30 2.pdf · s. 9 · skala źródła 1:100
Parter · Typ B1
- Hol
- 4,37 m²
- WC
- 3,50 m²
- Pokój z aneksem
- 26,58 m²
- Pomieszczenie techniczne
- 1,42 m²
- Spiżarnia
- 1,76 m²
Rzut prezentacyjny na podstawie PAB. Meble i wyposażenie pokazują przykładową aranżację.
Powierzchnie pomieszczeń podajemy za rzutami PAB. Nie sumujemy ich w metraż netto ani użytkowy — łączne zestawienie sprzedażowe pozostaje wstrzymane do potwierdzenia rewizji dokumentacji.
Każdy z 34 domów ma własny katalog — powyżej przykład dla domu D04. Katalog konkretnego budynku pobierzesz z jego karty.

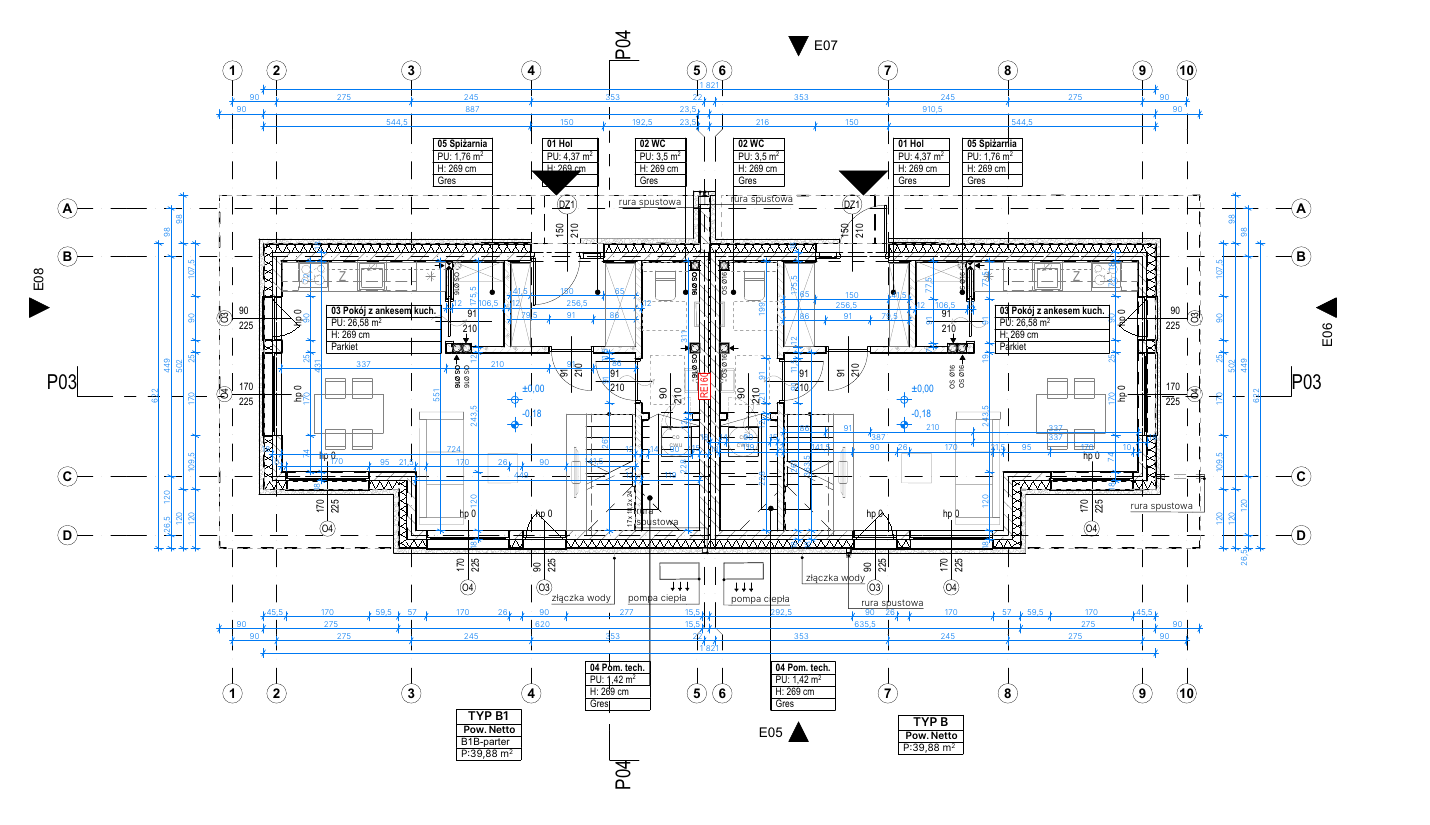

Dokumentacja — zobacz rysunek projektowy
PAB · arkusz A.02.07 · s. 9 · rys. 30.01.2024 · Chmielewski + Partners
Para typów B1 + B. Typ B1 — lewa część rzutu; Typ B — prawa część rzutu.
Rysunek z projektu architektoniczno-budowlanego (PAB). Aktualny zakres i metraż potwierdza karta sprzedażowa.
Wizualizacje architekta
Bryła pary w otoczeniu.
Materiały pracowni Chmielewski + Partners dla rodziny par, w której występuje ten typ.
Para typów B1 + B (bez garażu)
Wizualizacja rodziny typów, nie konkretnego budynku. Aranżacja otoczenia, zieleń i wyposażenie są poglądowe.
