Dom D02 · Typ A2
Bez garażu, miejsca postojowe wg PZT
Na wizualizacji widać całą parę bliźniaka. Wybrany dom D02: ciemna część po prawej patrząc od ciągu pieszo-jezdnego. Sąsiedni dom po lewej.
Para typów A + B w odbiciu lustrzanym. Wizualizacja na podstawie projektu Chmielewski + Partners. Zieleń i aranżacja poglądowa.
Konkretny dom
D02 — Typ A2
Zwarty, dobrze zorganizowany układ dla osób, które cenią prostotę codziennych tras w domu.
Zapytaj o aktualne zestawienie powierzchni.
- Typ A2
- 4 pokoje · 3 sypialnie
- 2 kondygnacje, bez podpiwniczenia
- Miejsca postojowe przy budynku
- Odbicie lustrzane wg PZT
Rzuty
Układ domu, pokój po pokoju.
Rzut parteru i piętra dla domu D02. Powiększ rysunek dotykiem albo przyciskami, a numery odczytaj z legendy obok.
Rzut prezentacyjny · PAB_2_2025.04.30 2.pdf · s. 6 · skala źródła 1:100
Parter · Typ A2 — odbicie lustrzane
- Hol
- 4,37 m²
- WC
- 3,50 m²
- Pokój z aneksem
- 26,58 m²
- Pomieszczenie techniczne
- 1,42 m²
- Spiżarnia
- 1,76 m²
Rzut prezentacyjny na podstawie PAB. Meble i wyposażenie pokazują przykładową aranżację.
Powierzchnie pomieszczeń podajemy za rzutami PAB. Nie sumujemy ich w metraż netto ani użytkowy — łączne zestawienie sprzedażowe pozostaje wstrzymane do potwierdzenia rewizji dokumentacji.
Indywidualny katalog domu D02: 4 strony, rzuty parteru i piętra, wskazanie budynku na projekcie zagospodarowania.
Układ
Układ, który działa na co dzień.
Rzut bez metrów, które trudno wykorzystać.
Parter otwiera hol 4,37 m², z którego wchodzi się do pokoju z aneksem kuchennym o powierzchni 26,58 m². Obok spiżarnia 1,76 m², pomieszczenie techniczne 1,42 m² i WC 3,50 m².
Na piętrze trzy pokoje: 15,62 m², 9,74 m² i 9,32 m², łazienka 5,67 m², korytarz 7,98 m² oraz klatka schodowa 5,40 m².
Powierzchnie pomieszczeń odczytane z rysunków PAB (arkusze A.02.*), wspólne dla wszystkich budynków typu A2. Zapytaj o aktualne zestawienie powierzchni.
Wizualizacje architekta
Jak wygląda taka para domów.
Materiały na podstawie projektu pracowni Chmielewski + Partners dla rodziny „Para typów A + B w odbiciu lustrzanym”. Widać całą parę bliźniaka — to nie zdjęcie wybudowanego budynku D02. Dom D02 (typ B) to ciemniejsza część pary: na froncie po prawej, od strony ogrodu po lewej. Brama garażowa widoczna na wspólnej elewacji należy do sąsiedniego domu typu A.
Para typów A + B w odbiciu lustrzanym (jeden garaż)
Wizualizacja rodziny typów, nie konkretnego budynku. Aranżacja otoczenia, zieleń i wyposażenie są poglądowe.
Dom D02 stoi w odbiciu lustrzanym, dlatego nie pokazujemy przy nim wizualizacji wariantu normalnego. Bryłę i układ czytamy z rzutów i elewacji lustrzanych powyżej.
Karta domu
Aktualna karta domu D02.
Zestawienie powierzchni jest w trakcie potwierdzania u inwestora. Kartę z aktualnymi danymi przekazujemy indywidualnie.
Dane i dokumentacja — karta techniczna i rysunki projektowe
Karta techniczna
Dane odczytane z dokumentacji.
Zestaw faktów projektowych dla tego budynku. Parametry w weryfikacji publikujemy dopiero po potwierdzeniu dokumentami.
Karta techniczna
Dom D02
- Oznaczenie budynku
- D02
- Typ projektowy (PZT)
- Typ B — odbicie lustrzane
- Nazwa marketingowa
- Dom A2
- Odbicie lustrzane
- Tak
- Kondygnacje
- 2 nadziemne, 0 podziemnych
- Podpiwniczenie
- Brak
- Parter
- Salon z aneksem kuchennym i jadalnią, WC, pomieszczenie techniczne
- Piętro
- 3 sypialnie, łazienka
- Wymiary w opisie PAB
- 9,98 × 7,20 mŹródło: PAB_1_2025.04.30.pdf, s. 11 (opis projektu).
- Wysokość w opisie PAB
- 8,51 mŹródło: PAB_1_2025.04.30.pdf, s. 11 (opis projektu).
- Ogródek
- Własny ogródek w projekcieSposób prawnego przypisania ogródka — w trakcie weryfikacji dokumentów sprzedażowych.
- Parking
- Miejsca zewnętrzne według PZTPrzypisanie miejsc postojowych potwierdza aktualna karta sprzedażowa.
Dane przepisane z projektu architektoniczno-budowlanego (PAB). Aktualność rewizji rysunków oraz zakres sprzedażowy wymagają potwierdzenia aktualną kartą sprzedażową.
Metraże, ceny i szczegóły prawne potwierdza wyłącznie aktualna dokumentacja sprzedażowa.

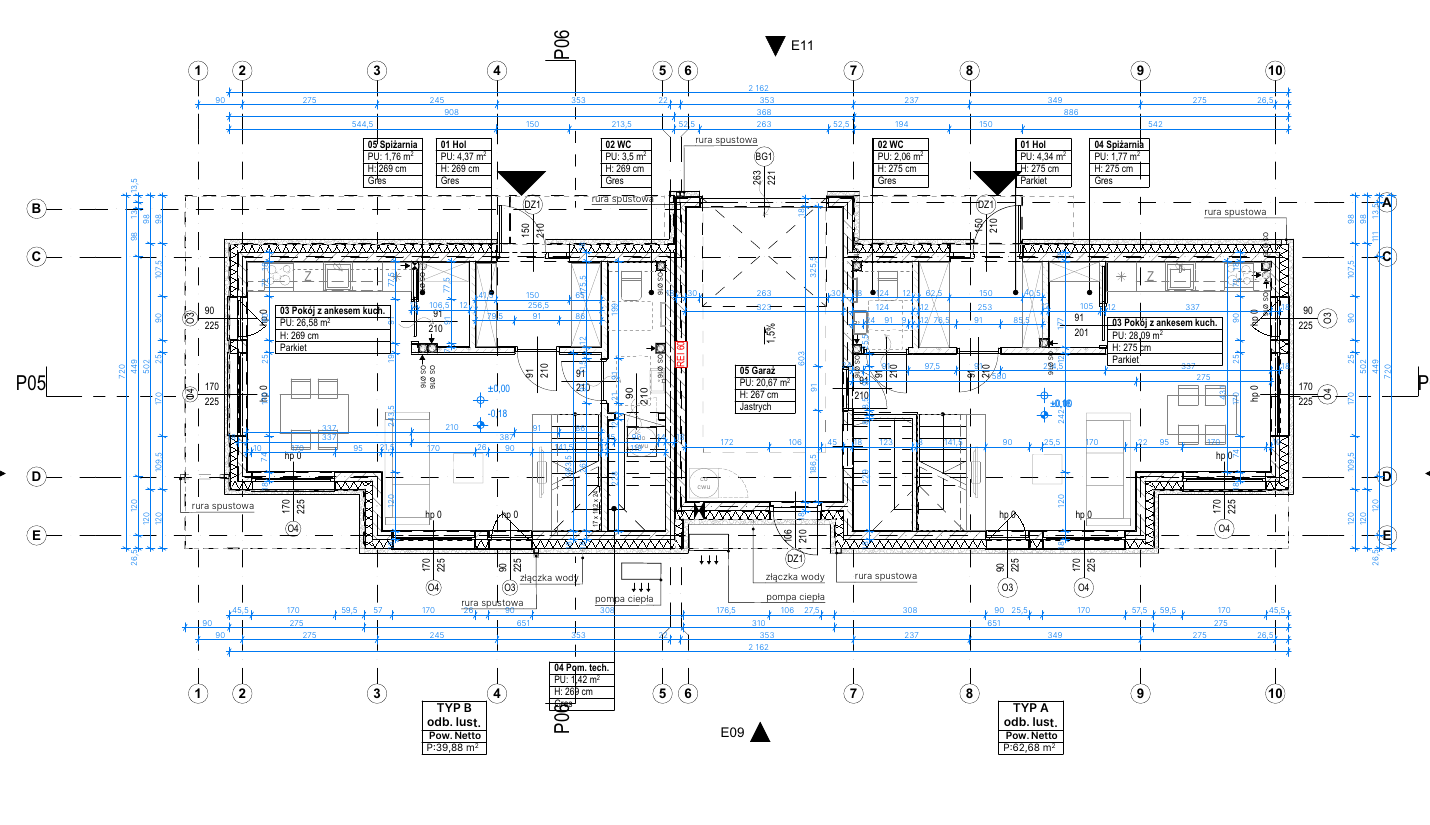

PAB · arkusz A.02.04 · s. 6 · rys. 30.01.2024 · Chmielewski + Partners
Para typów A + B w odbiciu lustrzanym. Typ B odb. lustrzane — lewa część rzutu; Typ A odb. lustrzane — prawa część rzutu.
Ten dom: Typ B odb. lustrzane — lewa część rzutu.
Rysunek z projektu architektoniczno-budowlanego (PAB). Aktualny zakres i metraż potwierdza karta sprzedażowa.
Ten dom na osiedlu
Gdzie stoi dom D02.
- Numer budynku
- D02
- Typ
- Typ A2
- Odbicie lustrzane
- Tak, wg PZT
- Część rzutu
- Typ B odb. lustrzane — lewa część rzutu
PZT · arkusz A.01.02 · s. 4 · rys. 30.01.2024 · Chmielewski + Partners
Rysunek z projektu zagospodarowania terenu: 34 budynki w 17 parach wzdłuż jednego ciągu pieszo-jezdnego. Budynek D02 to 2 pozycja w numeracji PZT. PZT przewiduje pas terenu pod drogę między budynkami 16 i 17. Przebieg pokazujemy na rysunku.
Na rysunku PZT wydzielono pas pod drogę KUZ (300,16 m²) między budynkami 16 i 17 oraz pas KUD (155,63 m²) przy wjeździe od ul. Piaseczyńskiej. To informacja o treści dokumentu — nie deklarujemy terminu ani zakresu realizacji.
Zobacz dom D02 na żywo.
Prezentacje odbywają się indywidualnie. Pokażemy miejsce, granice działki i sam dom.
